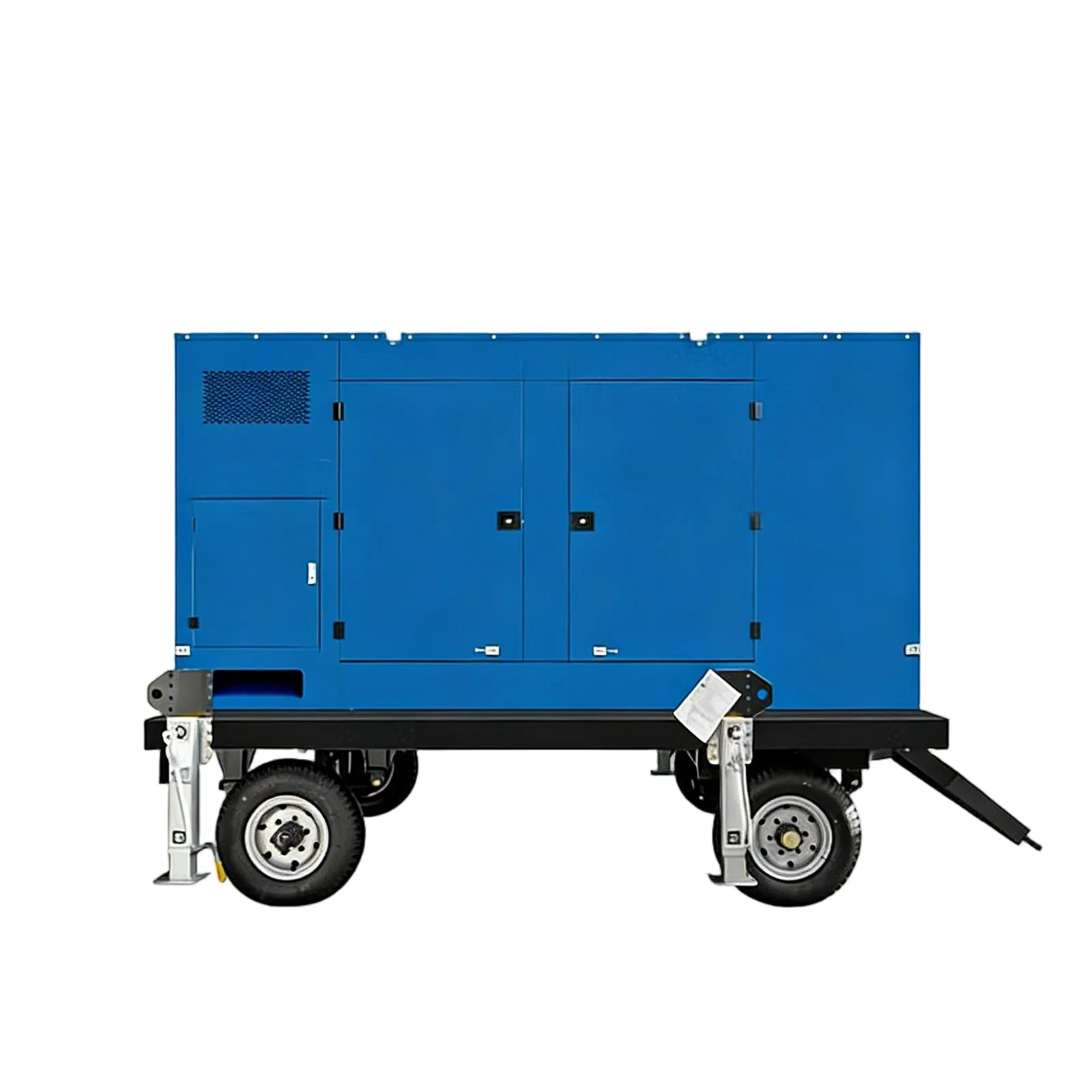

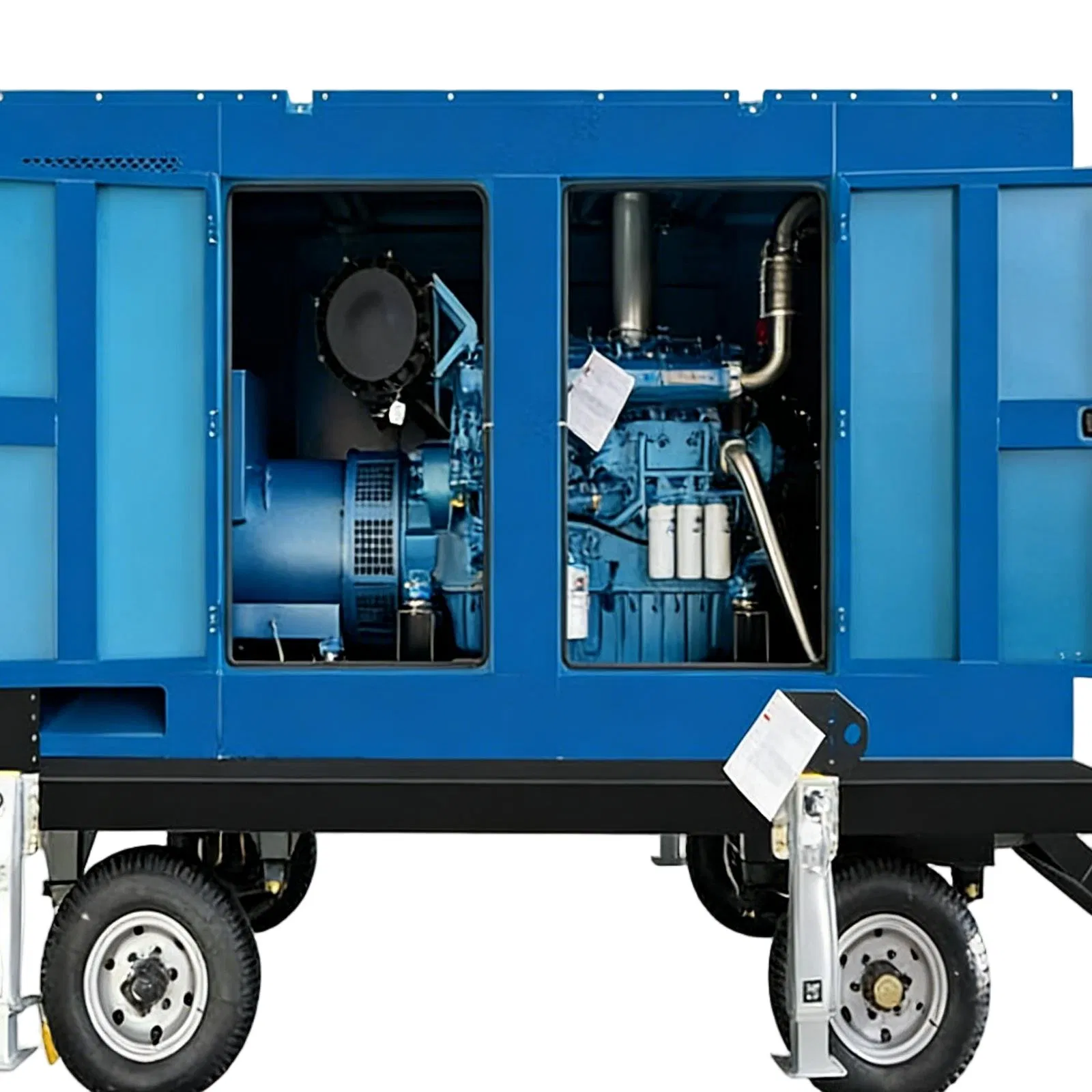

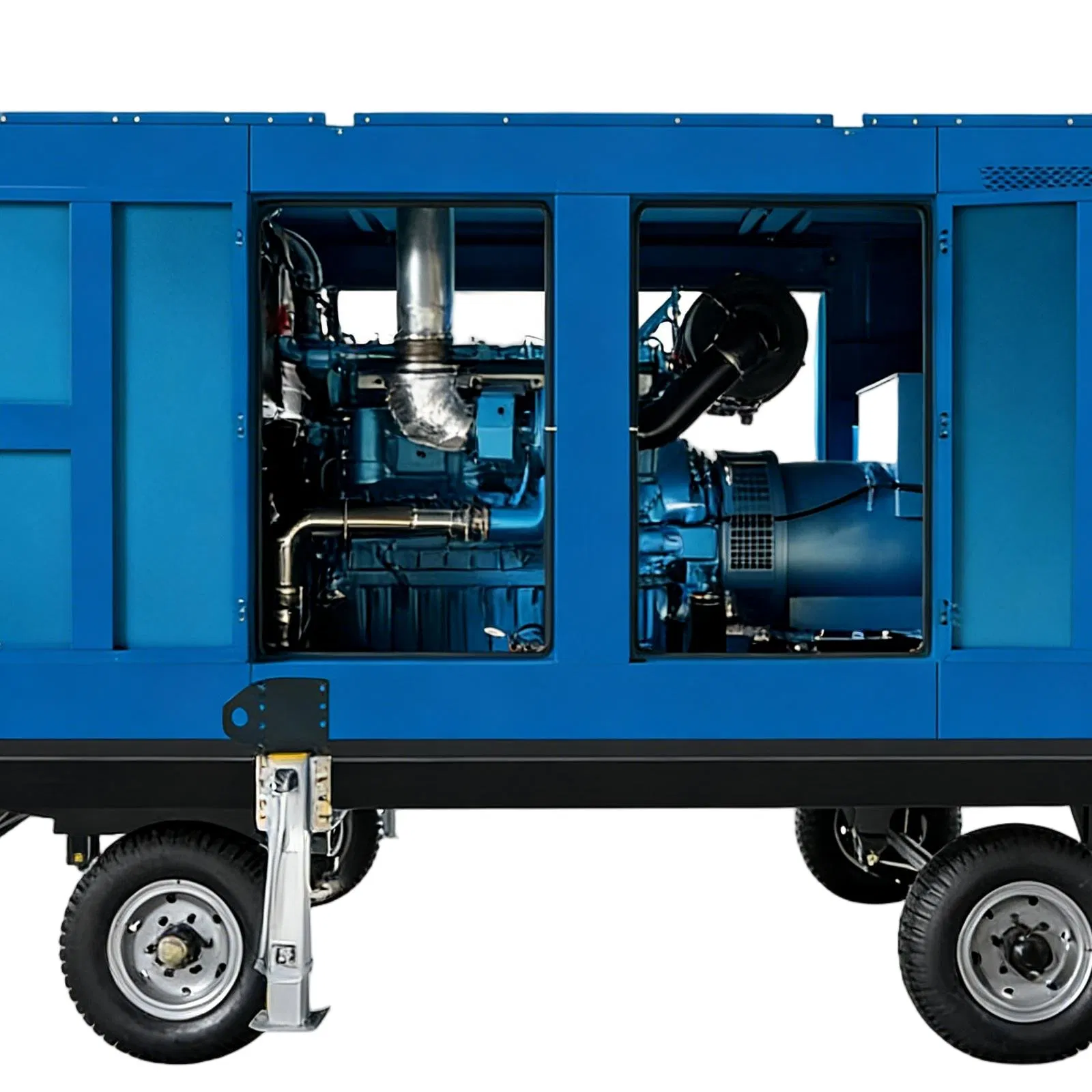

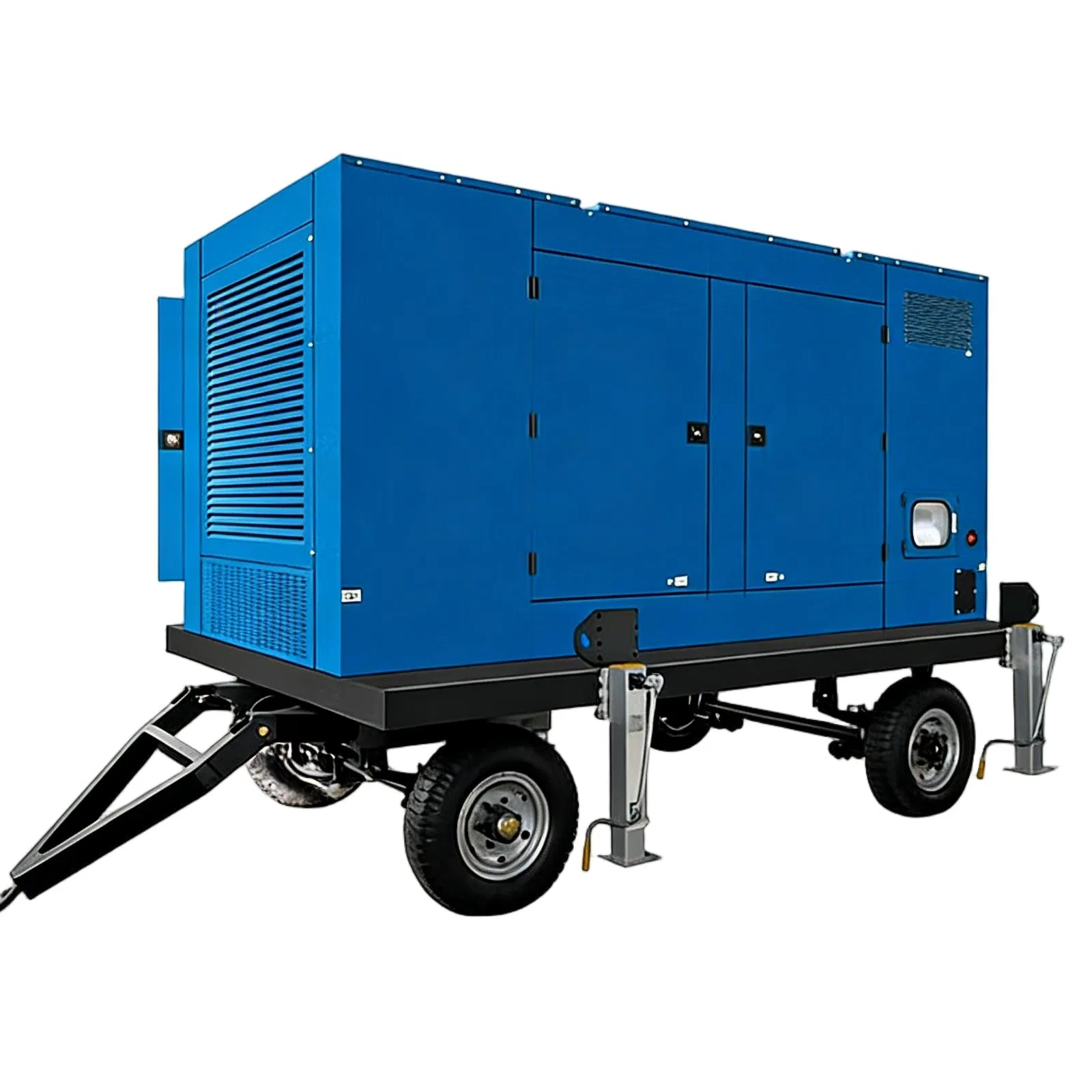

المواصفات الفنية لمجموعة مولدات ديزل بقدرة 400 كيلو واط/دقيقة

معلمات مجموعة المولد

• نوع الطرازمحطة الطاقة المحمولة
• طراز الوحدةKC400GF
• طاقة الاستعداد (كيلو وات)400
• القدرة الأساسية (كيلووات)360
• أبعاد المقطورة (مم)4200 × 2000 × 3000
• وزن الوحدة (كجم)6500
• سرعة الدوران (r/min)1500
• استهلاك الوقود (جم/كيلووات·ساعة)197
• التردد (هرتز)50
• تنظيم الجهد العابر≤ -15% / +20%
• تنظيم الجهد في حالة ثابتة≤ ±1%
• وقت تثبيت الجهد≤ 3 ثوانٍ
• معدل تقلب الجهد≤ 0.5%
• تشوه شكل موجة الجهد الكهربي≤ 8%
• تنظيم التردد في حالة ثابتة≤ 5%
• تنظيم التردد المؤقت≤ -10% / +12%
• وقت تثبيت التردد3 ثوانٍ
• معدل تقلب التردد≤ 1.5%

معلمات المحرك

• الصانع(CEC) Branch, Vanch, Ltd
• طراز محرك الديزلQSNT-G4X
• الحد الأقصى الطاقة (كيلو وات)448
• قدرة الإخراج (كيلووات)407
• الأسطوانات / الترتيب6 أسطوانات / خط الداخلي
• نسبة الضغط16.3:1
• التجويف × الشوط (مم)140 × 152
• الإزاحة (لتر)14
• ضغط الزيت (رطل لكل بوصة مربعة)50–70
• درجة حرارة الزيت (°C)≤121
• سعة الزيت (لتر)36.7
• سعة سائل التبريد (لتر)21 (المحرك فقط)
• نظام الوقودالتحكم الإلكتروني (ECM) / القضيب المشترك عالي الضغط
• طريقة التبريدالتبريد بالمياه مغلقة الحلقة
• طريقة الإدارةالإدارة الإلكترونية
• طريقة البدءبدء كهربائي بجهد 24 فولت تيار مستمر
• طريقة السحبمزوَّد بشاحن توربيني، ومبرد بيني هواء-إلى-ماء
• النوعأربع أشواط، 60 درجة
• معدل التقلب في الحالة الثابتة±0.25%
• انحراف الطاقة≤±5%

معلمات مولد التيار المتردد

• طراز المولدS5L1D-C41 / S5L1S-C41 / HCI544C1
• السعة450 كيلوفولت أمبير
• الفولتية400 فولت / 230 فولت
• النوعحقل بدون فرشاة، أحادي المحمل، دوار
• نظام الإثارةتنظيم الجهد التلقائي ذو الإثارة الذاتية
• بنية اللفات2/3 درجة
• الأطوارثلاثي الأطوار، رباعي الأسلاك
• فئة العزلالفئة H
• عامل الطاقةcosφ = 0.8 (متأخر)
• عامل تداخل الهاتف (TIF)< 50
• الاتصالاتصال ص
• عامل الهاتف المنسق (THF)< 2%
• فئة الحمايةIP23
• تداخل ترددات الراديويتوافق مع BS800 وفئة VDE G/N
• معايير التوافقGB755، BS5000 الجزء 3، VDE0530، NEMA MG1-22، IEC-34، GSA C22-100، AS1359
